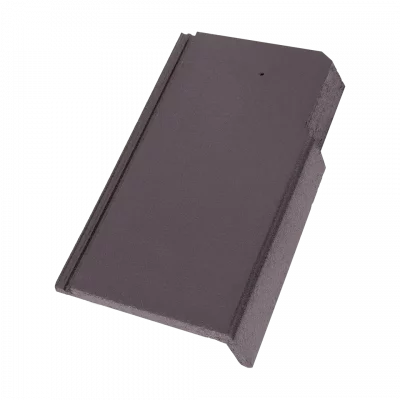

Krajní tašky 3/4 pravé/levé Zenit MAX
Prvek na jednotnou a odbornou realizaci lemu střechy. Každá krajní taška musí být přichycena k lati pozinkovanými šrouby. Pomocí tříčtvrtečních krajních tašek a tříčtvrtečních základních tašek se dá vytvořit posun o 1/2 tašky. Do řad, v nichž jsou použity krajní tašky tříčtvrteční, třeba vložit i jeden kus tříčtvrteční tašky. Připevnění krajních tašek tříčtvrtečních musí zrealizovat tak, aby bylo odolné proti povětrnostním vlivům. Od štítové desky třeba vynechat příslušnou vzdálenost kvůli pohybu a teplotní roztažnosti.
Technické údaje
Základní parametry
| Základní surovina | tříděný písek, portlandský cement CEM I 52,5 |
|---|---|
| Materiál | vysoce kvalitní barevný beton |
| Povrch | hladký, 2x barevný akrylátový nástřik s lakem |
| Krycí šířka | 226/225 mm |
| Spotřeba materiálu | 1,5-1,6 ks/bm (střídavě s krajní taškou) |
| Hmotnost | 5,0/4,5 kg/ks |
| Počet na paletě (paletové hospodářství) | 60 ks |
| Použití | u vzdáleností latí 30,5-34 cm |
Překrytí, vzdálenost latí
Krajní taška 3/4 pravá/levá carbon, Krajní taška 3/4 pravá/levá onyx, Krajní taška 3/4 pravá/levá granit, Krajní taška 3/4 pravá/levá moon lesklá, Krajní taška 3/4 pravá/levá mars matná
| Sklon střechy | Překrytí (min) | Vzdálenost latí | Spotřeba (ks/m2) |
| 35° a více | 8 cm | 34 cm | 9,80 |
| 28° - 34,9° | 9,5 cm | 32,5 cm | 10,26 |
| 20° - 27,9° | 10,5 cm | 31,5 cm | 10,58 |
Ke stažení
DWG
Uzlové body okapový systém - Dvakrát provětrané střechy - varianta 1 (DWG) (Rundo, Zenit, Zenit MAX)
325 kB
StáhnoutDXF
Uzlové body okapový systém - Dvakrát provětrané střechy - varianta 1 (DXF) (Rundo, Zenit, Zenit MAX)
1.5 MB
StáhnoutPDF
Uzlové body okapový systém - Dvakrát provětrané střechy - varianta 1 (PDF) (Rundo, Zenit, Zenit MAX)
698 kB
StáhnoutDWG
Uzlové body okapový systém - Dvakrát provětrané střechy - varianta 2 (DWG) (Rundo, Zenit, Zenit MAX)
291 kB
StáhnoutDXF
Uzlové body okapový systém - Dvakrát provětrané střechy - varianta 2 (DXF) (Rundo, Zenit, Zenit MAX)
1.4 MB
StáhnoutPDF
Uzlové body okapový systém - Dvakrát provětrané střechy - varianta 2 (PDF) (Rundo, Zenit, Zenit MAX)
696 kB
StáhnoutDWG
Uzlové body okapový systém - Jedenkrát provětrané střechy - varianta 1 (DWG) (Rundo, Zenit, Zenit MAX)
451 kB
StáhnoutDXF
Uzlové body okapový systém - Jedenkrát provětrané střechy - varianta 1 (DXF) (Rundo, Zenit, Zenit MAX)
2.2 MB
StáhnoutPDF
Uzlové body okapový systém - Jedenkrát provětrané střechy - varianta 1 (PDF) (Rundo, Zenit, Zenit MAX)
655 kB
StáhnoutDWG
Uzlové body okapový systém - Jedenkrát provětrané střechy - varianta 2 (DWG) (Rundo, Zenit, Zenit MAX)
294 kB
Stáhnout
