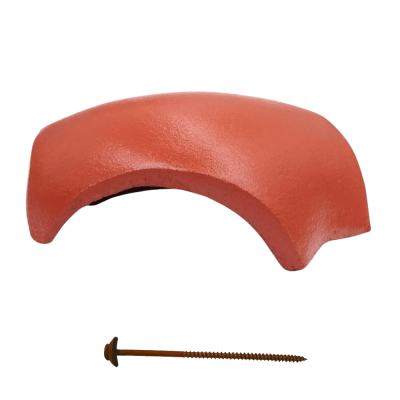

Rozdělovací hřebenáče Y Danubia
Slouží k překrytí styčného bodu hřebene s nárožím. Směrový úhel ve vodorovné rovině mezi hřebenem a nárožím je 135°. V případě, pokud je překrytí dostatečné, je možné tento prvek použít i při jiných úhlech.
Technické údaje
Základní parametry
| Základní surovina | tříděný písek, portlandský cement CEM I 52,5 |
|---|---|
| Materiál | vysoce kvalitní barevný beton |
| Povrch | hladký, 2x barevný akrylátový nástřik s lakem |
| Rozměry | 320 × 360 mm |
| Překrytí | min. 5 cm na každé straně |
| Hmotnost | 5,7 kg/ks |
| Spotřeba materiálu | 1 ks/na styčný bod |
| Počet na paletě (paletové hospodářství) | 32 ks |
Překrytí, vzdálenost latí
Rozdělovací hřebenáč Y cihlově červený, Rozdělovací hřebenáč Y černý, Rozdělovací hřebenáč Y tmavěhnědý, Rozdělovací hřebenáč Y antracit, Rozdělovací hřebenáč Y mocca, Rozdělovací hřebenáč Y korall, Rozdělovací hřebenáč Y merlot
| Sklon střechy | Překrytí (min) | Vzdálenost latí | Spotřeba (ks/m2) |
| 30° a více | 8,0 cm | 34 cm | 9,8 |
| 22° - 29,9° | 9,0 cm | 33 cm | 10,10 |
| 10° - 21,9° | 10 cm | 32 cm | 10,58 |
Rozdělovací hřebenáč Y carbon
| Sklon střechy | Překrytí (min) | Vzdálenost latí | Spotřeba (ks/m2) |
| 30° a více | 8,0 cm | 34 cm | 9,8 |
| 22° - 29,9° | 9,0 cm | 33 cm | 10,10 |
| 10° - 21,9° | 10 cm | 32 cm | 10,58 |
